產品特點

1. 用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2. 可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、八次脈沖法、速度測量法。
3. 工業級4寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
4. 全局波形和局部波形同步顯示，便于整體分析和細節調整。
5. 任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。
6. 采用多次脈沖法測試時，界面同時采集8條真實波形，更便于判讀和降低測試誤差，提高測試精度。
7. 內置電源供電，在無電源環境中均可長時間使用。
8. 體積小、重量輕、使用方便，檢測故障成功率和測試精度高。
9. 在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。
10. 內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

測試信號提供多種脈沖寬度，無測試盲區

產品參數

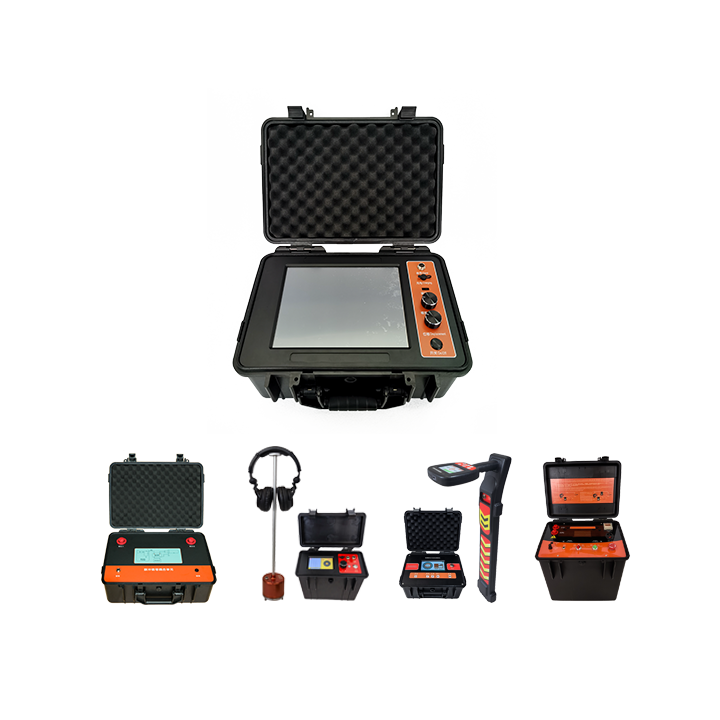

【多次脈沖電纜故障測試儀】

1. 采樣方法：低壓脈沖法、沖擊閃絡法、三次脈沖法、八次脈沖法、速度測量法
2. 采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
3. 脈沖寬度：05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
4. 波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定
5. 沖擊高壓：40kV及以下
6. 測試距離：＜60km
7. 分 辨 率：1m
8. 測試精度：1m
9. 顯示方式：工業級4寸彩色觸摸液晶屏
10. 操作方式：觸摸屏操作、物理旋鈕操作
11. 分析設置：滾屏、縮放、保存、調出、波移等功能
12. 工作電源：內置電池供電，耦合單元無源工作
13. 連續工作：＞4h（亦可使用外接電源使用）
14. 儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用
15. 波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位
16. 波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離
17. 包裝規格：采用工業級黑色安全防護箱，防護等級IP67
18. 外形尺寸：長365mm×寬269mm×高169mm
19. 重 ???量：8kg

【脈沖信號耦合單元】

1. 沖擊電壓：≤40kV
2. 阻性功率：500W
3. 工作電源：無源工作
4. 外形尺寸：長415mm×寬319mm×高168mm

重 ???量：6.7kg
